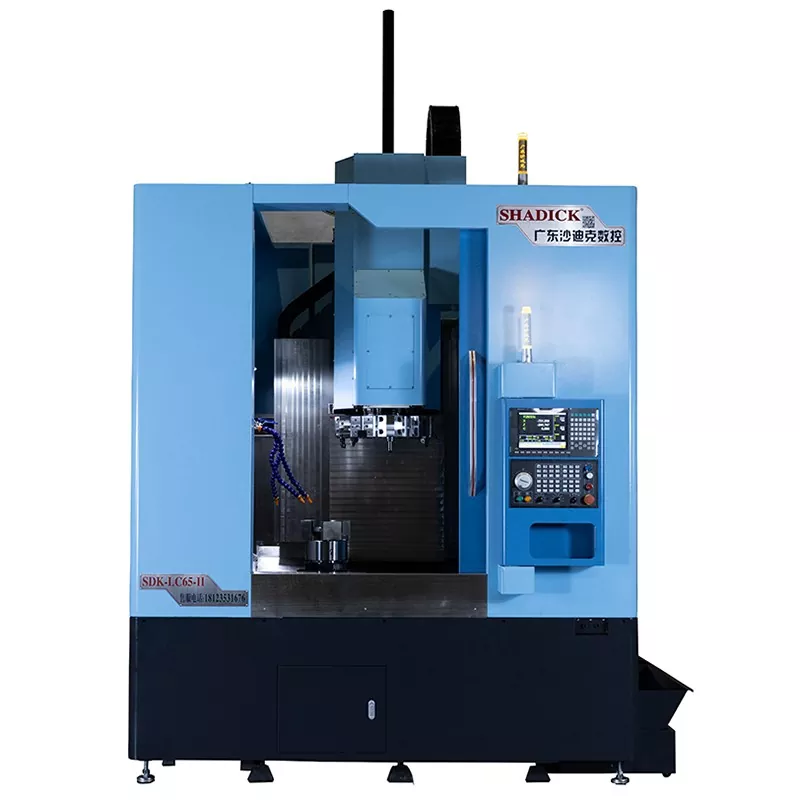

60 Navpični CNC strojni stroji

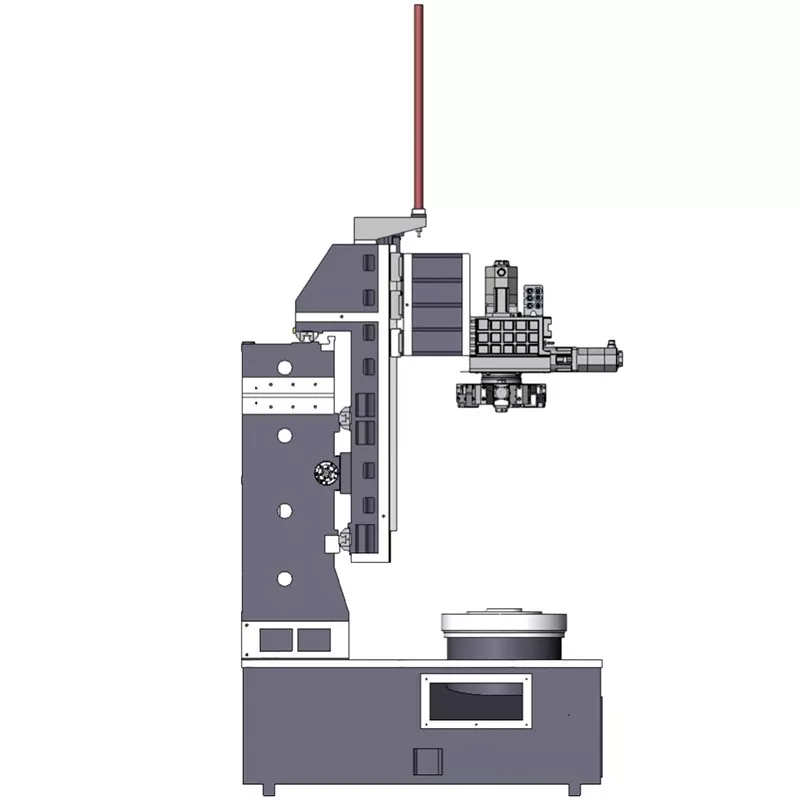

Navpična postavitev 60 vertikalnih CNC obdelanih strojev prinaša številne prednosti: njegova kompaktna struktura, majhen odtis in primernost za delovna okolja z omejenim prostorom. Obdelovanec je naravno nameščen z gravitacijo med postopkom obdelave, ki zagotavlja izjemno stabilno obdelovalno okolje za rezanje in zagotavlja doseganje visoko natančne obdelave.

Pošlji povpraševanje

Opis izdelka

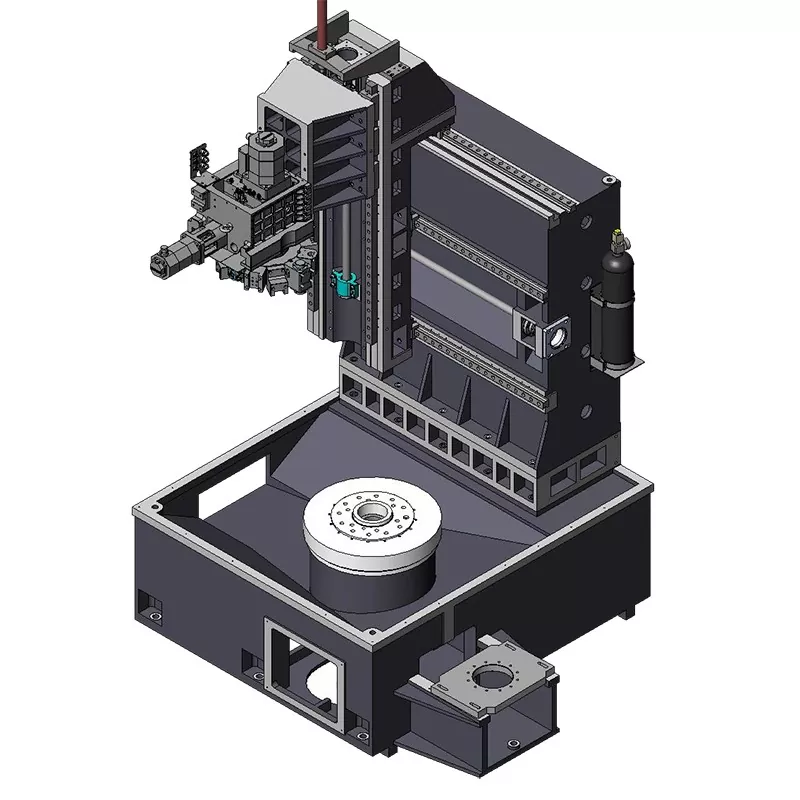

60 Navpični CNC strojni stroji so običajno opremljeni z različnimi dodatki in orodji, ki lahko opravijo različne naloge obdelave, kot so obračanje, rezkanje, vrtanje, tapkanje itd. Imajo močno prilagodljivost in visoko prilagodljivost, zadovoljevanje različnih potreb obdelovanja. Konstrukcijska zasnova vertikalnih obdelovalnih strojev olajša integracijo z avtomatizirano opremo, kot so nalaganje in razkladanje naprav in roboti, tvori avtomatizirane proizvodne linije, ki dosegajo učinkovite in neprekinjene predelave, zmanjšujejo stroške dela in izboljšajo učinkovitost proizvodnje.

Parameter izdelka （Specifikacija）

Zmogljivost obdelave	LC60	LC80
Zavrtite telo postelje	Φ700	Φ850
Največja premera obdelave	Φ600	Φ800
Vreteno
Vretenasti nos	A2-8	A2-11
Bar odprtina	Φ86	Φ60
Hitrost vretena	0-2000
Mehanska natančnost
Ponovite natančnost pozicioniranja	± 0,008
Vreteno streljanje	≤0,008/100 mm
Vreteno konus	≤0,008/100 mm
X, z križ	≤0,008/100 mm
Hitro premikajoča hitrost x/z osi	24m/min
Aksialna poteza
Udarna osi x	500 mm
Z-osi udar	750 mm
Moč motorja
Vreteno (servo) in motor	15kW
Osi x (servo) in motor	2,9kW
Z osi (servo) in motor	2,9kW
Flush
Flush	8 delovnih postaj z 380 orodnimi pladnji
Drugi
Teža	9000kg	11000kg
Mehanske dimenzije	245023302650

Praznik in uporaba izdelkov

60 Vertikalni CNC strojni stroji se v avtomobilski industriji uporablja za obdelavo komponent motorja, ohišja za menjave in druge zapletene konstrukcijske dele telesa. Ti deli običajno zahtevajo visoko natančnost in dobro kakovost površine, navpični obroki pa lahko izpolnjujejo te stroge proizvodne zahteve. Vertikalni obdelovalni stroji, zlasti navpične stružnice, se običajno uporabljajo za obdelavo velikih delov diskov, kot so vztrajniki, prirobnice, zavorne bobne itd. Ti deli imajo večje radialne dimenzije, postavitev navpičnega obdelovalnega orodja pa omogoča enostavno zadovoljevanje obdelovalnih potreb takšnih delovnih del.
