Kako delujejo CNC obdelovalni stroji?

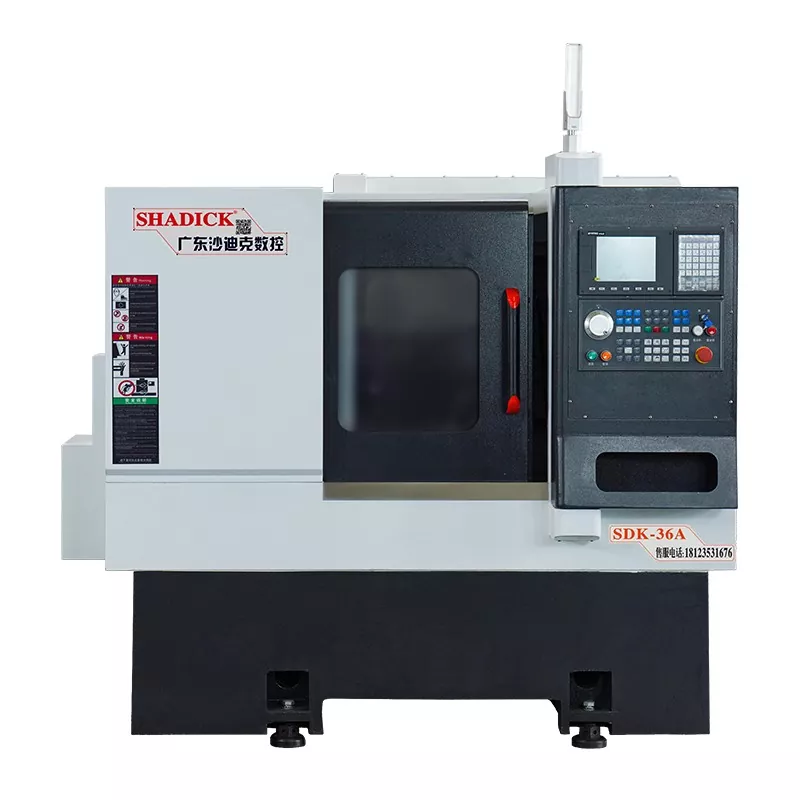

Strukturne značilnosti CNC stroja za razporejanje orodij

TheCNC stroj za urejanje orodijlahko dokonča več procesov hkrati, vključno z zunanjim struženjem, poligonskim rezkanjem, navojem in utorom.

Lahko upravlja z različnimi postopki, vključno s hitrim struženjem in poligonskim rezkanjem pri nizki hitrosti.

Hidravlična vpenjalna naprava izboljša stopnjo avtomatizacije stroja.

Noga stroja je integrirana in uporablja uvožena linearna vodila, ki nudijo odlično odpornost na vibracije in visoko togost.

Visokokakovostno peskano oblikovanje iz litega železa in kompaktna rebrasta ploščasta struktura zagotavljata odlično togost in močno odpornost na vibracije.

Ima visoko togost, visoko natančnost in hitra linearna vodila ter precizna kroglična vretena.

Kako zamenjati orodja na CNC obdelovalnem stroju

1. Menjava orodij z rotacijskim držalom orodja

Rotacijsko držalo orodja je preprost avtomatski menjalnik orodja, ki se običajno uporablja vCNC avtomatizirana strojna orodja. Oblikovan je lahko v različnih konfiguracijah, vključno s kvadratnimi, šesterokotnimi ali diskastimi aksialnimi držali orodij. Vsako vrtljivo držalo drži štiri, šest ali več orodij, orodja pa se menjajo glede na ukaze iz CNC naprave.

Vrtljivo držalo orodja mora imeti zadostno strukturno trdnost in togost, da prenese rezalne sile med grobo obdelavo. Ker je natančnost struženja v veliki meri odvisna od položaja konice orodja, CNC obdelovalni stroji ne potrebujejo ročnega prilagajanja položaja orodja med obdelavo. Zato sta zanesljiva rešitev za pozicioniranje in ustrezna struktura za pozicioniranje bistvenega pomena za zagotovitev najvišje možne ponovljivosti (običajno 0,001 do 0,005 mm) po vsakem indeksiranju rotacijskega držala orodja.

2. Zamenjava orodja z zamenjavo glave vretena

Menjava orodja z zamenjavo glave vretena je razmeroma preprosta metoda menjave orodja za CNC obdelovalne stroje, opremljene z rotacijskimi orodji. Ta tip glave vretena je v bistvu zalogovnik orodja za kupolo. Glave vreten so na voljo v vodoravni in navpični konfiguraciji. Revolverska glava se običajno vrti, da se spremeni glava vretena, kar omogoča samodejno menjavo orodja. Vsako vreteno v kupoli je vnaprej nameščeno z vrtljivim orodjem, potrebnim za vsak postopek. Ko je izdan ukaz za menjavo orodja, se vsaka glava vretena zaporedoma zavrti v položaj za obdelavo in vključi glavno gibanje, kar povzroči, da ustrezno vreteno zavrti orodje. Druga vretena v neobdelovalnih položajih so izklopljena iz glavnega gibanja.

3. Samodejni sistem za menjavo orodja z zalogovnikom orodja

Ker vrtljiva držala orodij in revolverski menjalniki orodij ne morejo sprejeti velikega števila orodij in ne morejo zadovoljiti potreb po obdelavi zapletenih delov, CNC strojna orodja s samodejno menjavo orodij pogosto uporabljajo avtomatski menjalnik orodij z zalogovnikom orodij. Ta samodejni menjalnik orodja je sestavljen iz zalogovnika orodja in mehanizma za menjavo orodja, postopek menjave orodja pa je relativno zapleten. Najprej je treba vsa orodja, ki se uporabljajo v procesu obdelave, namestiti na standardna držala orodij, predhodno dimenzioniranih zunaj stroja, in nato postaviti v zalogovnik orodij v skladu s posebno razporeditvijo. Pri menjavi orodja se orodje izbere iz zalogovnika. Menjevalnik orodja nato odstrani orodje iz zabojnika ali vretena, zamenja orodje in namesti novo orodje v vreteno, staro orodje pa vrne v zabojnik. Zalogovnik orodja ima veliko prostornino in se lahko namesti ob strani ali nad zaboj vretena. KerCNC obdelovalni strojiz avtomatskimi menjalniki orodij, ki imajo samo eno vreteno v glavi, mora biti sklop vretena zelo tog, da ustreza zahtevam natančne obdelave.
