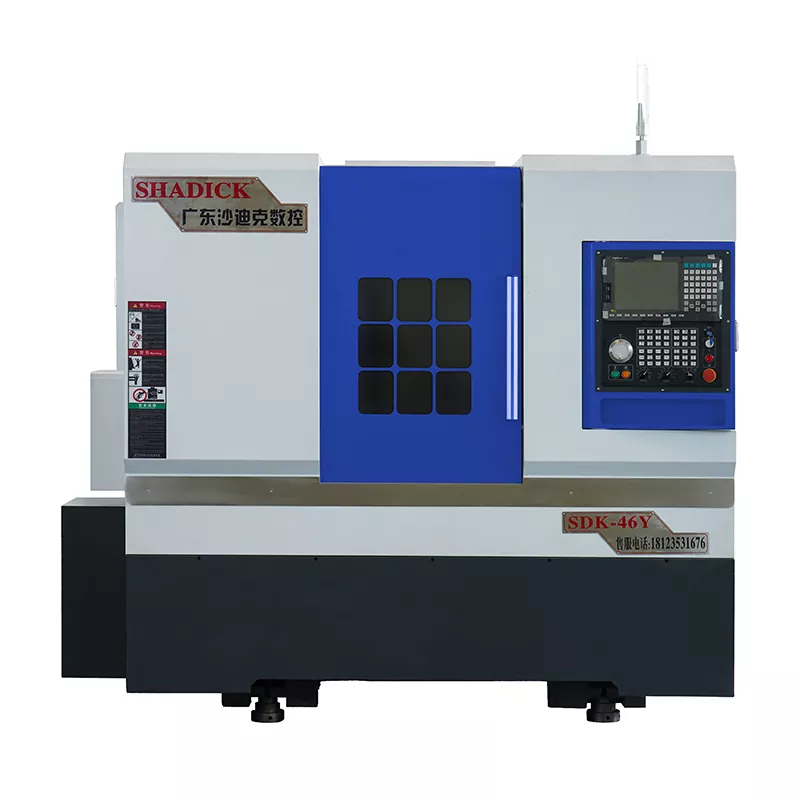

46-topnock Turn-mill Composite CNC stroj

46-dvoranski kompozitni CNC stroj je pogosto uporabljen kos opreme v proizvodni industriji, ki združuje funkcije obračanja, rezkanja, vrtanja, tapkanja in še več, kar omogoča dokončanje več nalog z eno samo nastavitev. Naš center za obratovanje je še posebej primeren za obdelavo zapletenih delov, kot so vitke komponente in zapletene ukrivljene površine, ki jih je z visoko učinkovitostjo in natančnostjo pogosto težko doseči z uporabo tradicionalnih metod obdelave.

Pošlji povpraševanje

Opis izdelka

46-topnok kompozitni CNC stroj lahko hkrati doseže večstopenjske sestavljene funkcije, kot so obračanje, rezkanje, vrtanje, tapkanje, hobiranje in reže.

Os vretena C je opremljena z magnetnim kodirjem z visoko ločljivostjo, kar omogoča neprekinjeno indeksiranje (z natančnostjo indeksiranja do 0,01 stopinj). Koaksično je sestavljen s strojnim strojem, da se zagotovi natančnost pozicioniranja in visoka zanesljivost osi C.

Sprejema popolnoma zaprto zaščitno zasnovo, ki učinkovito ščiti pomembne komponente, kot so vijaki, vodniki in ležaji. Je estetsko prijeten, stabilen in trpežen.

Uporablja operacijski sistem Tajvana Syntec, ki omogoča hitro pozicioniranje med delovanjem z visoko hitrostjo, kar učinkovito izboljšuje učinkovitost in natančnost indeksiranja.

Parameter izdelka （Specifikacija）

Zmogljivost obdelave	46y
Zavrtite telo postelje	Φ450
Največja premera obdelave	Φ350
Vreteno
Vretenasti nos	A2-5
Bar odprtina	Φ46
Hitrost vretena	0-6000
Mehanska natančnost
Ponovite natančnost pozicioniranja	± 0,005
Vreteno streljanje	≤0,005/100 mm
Vreteno konus	≤0,005/100 mm
X, z križ	≤0,005/100 mm
Hitro premikajoča hitrost x/z osi	24m/min
Potovanje sedeža repa
Specifikacija rokava Tailstock	MO je 5#
Potovanje sedeža repa	370 mm
Metoda gibanja sedeža repa	drsnik
Zgornja razdalja Chucka	450 mm
RAZRED TLAKA TLAKA	5-20 kilogramov
Vrhunski načrt	120 mm
Struktura sedeža repa	Natančni tip rokavov
Aksialna poteza
Udarna osi x	250 mm
Z-osi udar	510mm
Udarna osi	± 35 mm
Moč motorja
Vreteno (servo) in motor	7,5kW
Osi x (servo) in motor	3.1kW
Z osi (servo) in motor	3.1kW
Y osi (servo) in motor	2,4kW
Motorni motor	5,5kW
15- Power Power Turret (BMT40)	Kralj CNC iz Tajvana na Kitajskem
Power Head 0 - Stopnja	2
Power Head 90 - stopnja	2
Drugi
Teža	3600kg
Mehanske dimenzije	285017802040

Praznik in uporaba izdelkov

Kompleks turn-mlina z Tailstockom je vsestranska obdelovalna oprema, ki združuje funkcije obračanja in rezkanja ter ima napravo Tailstock za podporo obdelave različnih obdelovanj. Ta visoka natančnost, visoko učinkovitost in zmogljivost za obdelavo obdelovancev v obliki kompleksne oblike je v več panogah v več panogah v več panogah v več panogah v več panogah.

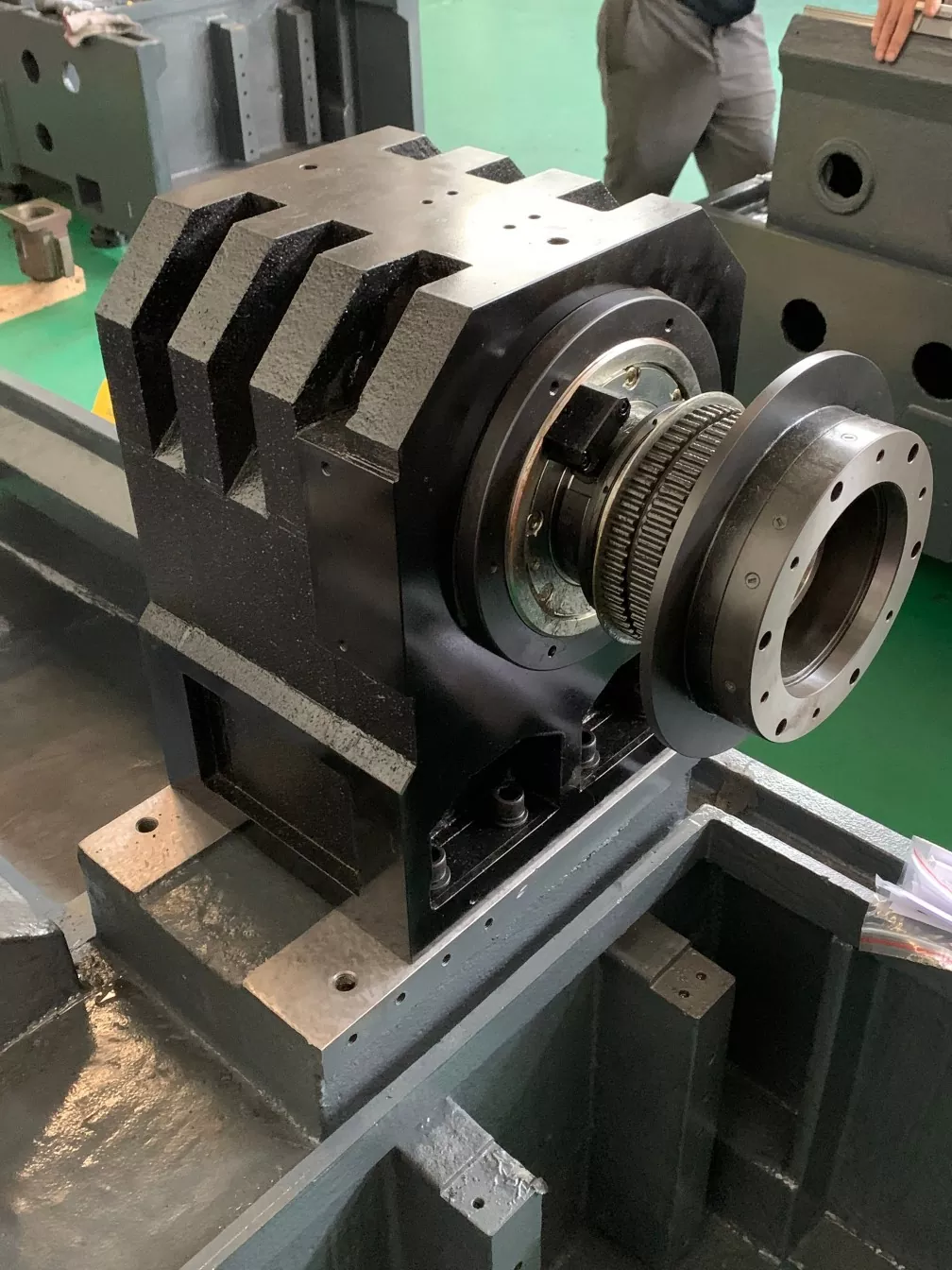

Podrobnosti o proizvodnji

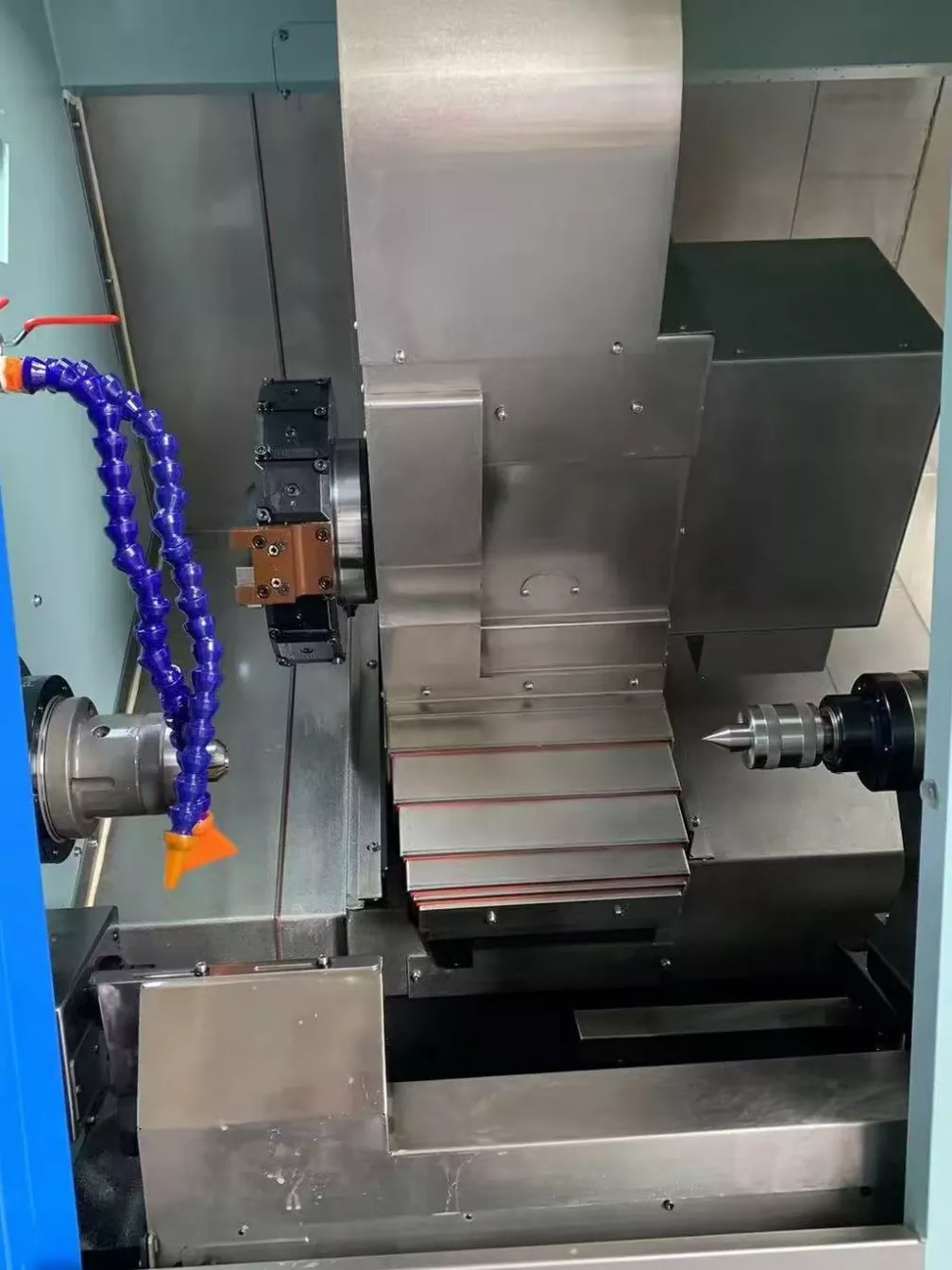

46-dvojna notranja struktura obdelovalnega stroja CNC naprave.

15-postalna moč napajanja lahko naloži več orodij. Pri obdelavi zapletenih delov ni treba pogosto spreminjati orodij, kar zmanjšuje izpadanje, ki jih povzroči spreminjanje orodja in izboljša učinkovitost obdelave.
