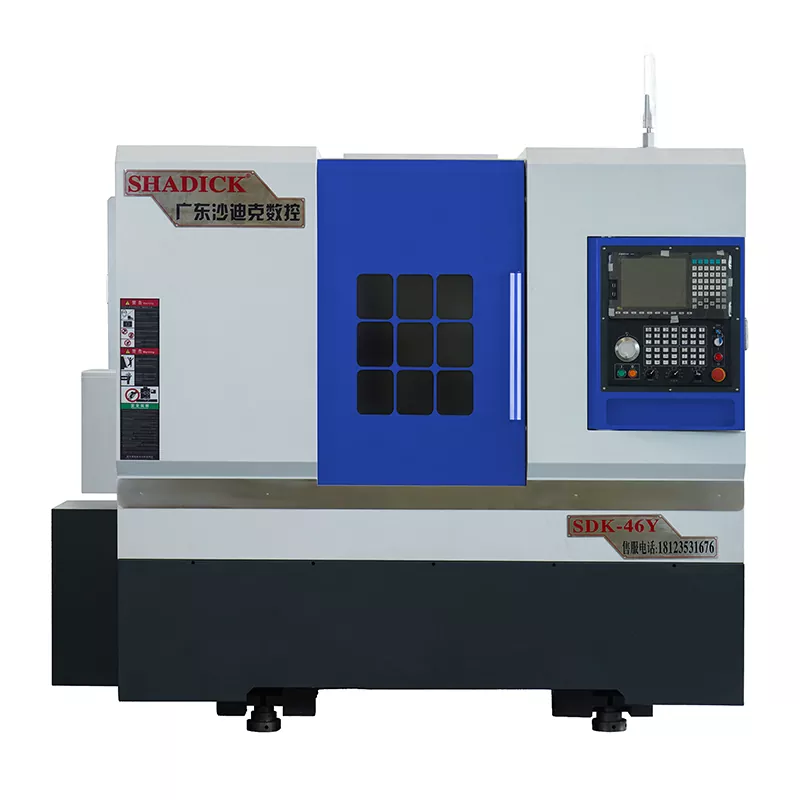

46-vrtenje in rezkanje sestavljenih strojev CNC

Shadkick ne zagotavlja le vrhunskega obračanja 46 vrtenja in rezkanja CNC obdelovalnih strojev, ampak tudi v prilagojenih storitvah. Naša tehnična ekipa bo skrbno oblikovala pretok procesa, konfigurirala orodja in načrtovala rešitve za avtomatizacijo, ki temeljijo na posebnih potrebah vsake stranke, in resnično zagotovila rešitev "na enem mestu" za vse stranke. Izbira Shadenca pomeni izbiro proizvodnega partnerja, ki lahko doseže učinkovito in brez skrbi.

Pošlji povpraševanje

Opis izdelka

Naša 46-vrteča in rezkalna CNC strojna orodja uporabljajo True Y-Axis Power Control, da izvajajo kompleksno obdelavo delov.

Vsaka os je opremljena z uvoženimi visoko natančnimi linearnimi vodniki, valjčnimi vijaki in natančnimi ležaji.

Izvaja lahko obsežno natančno obdelavo jeklenih delov in nerjavečega jekla, pa tudi vrtanje in tapkanje koncev gredi.

Osi Y neposredne povezane moči sprejema 4-živo tirnico/dvojno trdo tirnico, kar močno izboljša natančnost in visoko togost.

Parameter izdelka （Specifikacija）

Zmogljivost obdelave	46y
Zavrtite telo postelje	Φ450
Največja premera obdelave	Φ350
Vreteno
Vretenasti nos	A2-5
Bar odprtina	Φ46
Hitrost vretena	0-6000
Mehanska natančnost
Ponovite natančnost pozicioniranja	± 0,003
Vreteno streljanje	≤0,005/100 mm
Vreteno konus	≤0,005/100 mm
X, z križ	≤0,005/100 mm
Hitro premikajoča hitrost x/z osi	24m/min
Aksialna poteza
Polmer osi x	250 mm
Z-osi udar	400 mm
Udarna osi	± 35 mm
Moč motorja
Vreteno (servo) in motor	7,5kW
Osi x (servo) in motor	3.1kW
Z osi (servo) in motor	3.1kW
Y osi (servo) in motor	2,4kW
Motorni motor	5,5kW

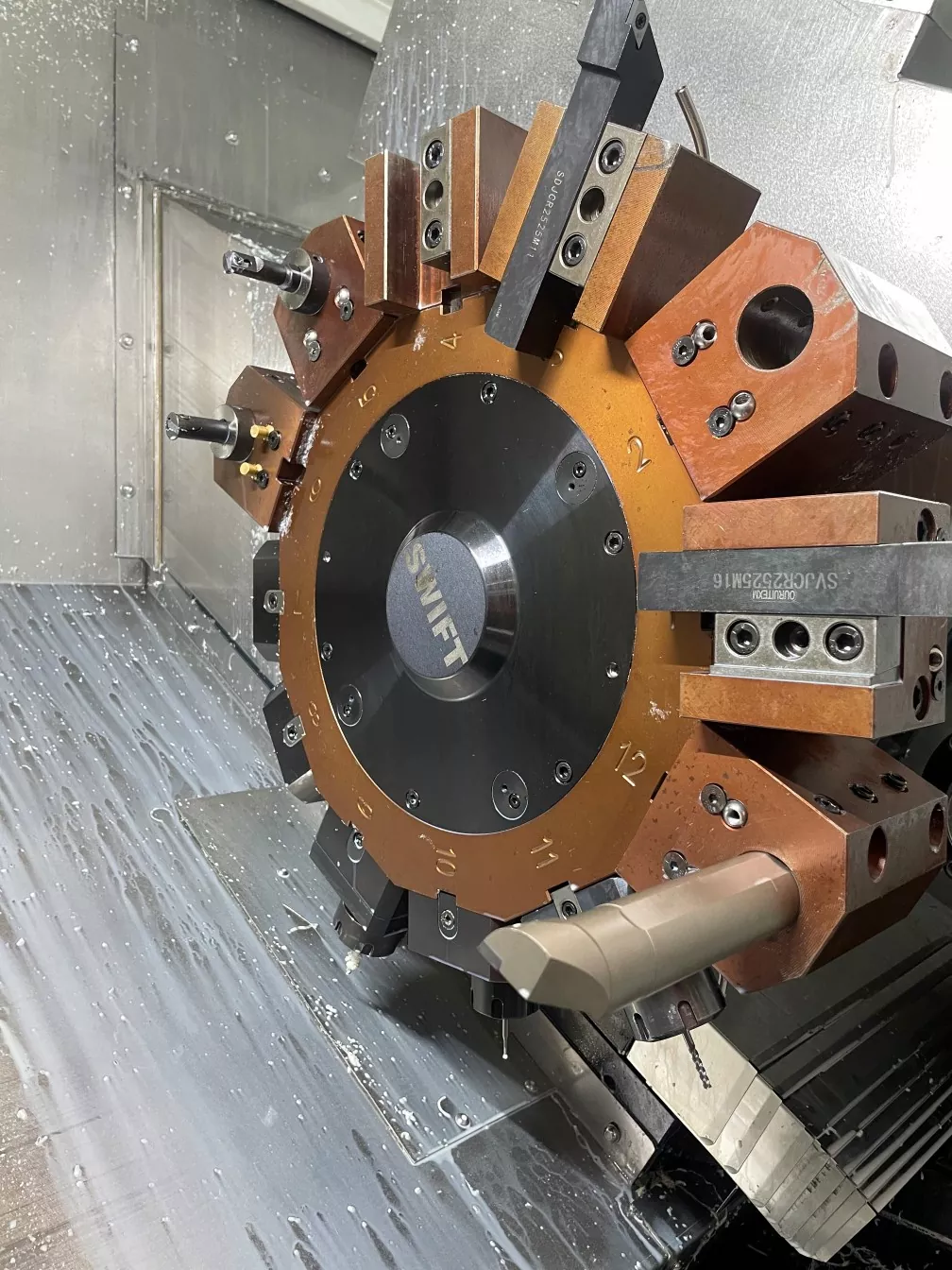

12 - Power Power Turret (BMT40)	Kralj CNC iz Tajvana na Kitajskem
Power Head 0 - Stopnja	2
Power Head 90 - stopnja	2
Drugi
Teža	3600kg
Mehanske dimenzije	273017101920

Praznik in uporaba izdelkov

Shadkick 46-rezka in rezkalni CNC obdelani stroji združujejo funkcije stružnice in obdelovalnega središča. Zasnovan je posebej za ravnanje z izdelki z visokimi zahtevami za natančnost, koncentričnost in koaksialnost. Običajno se uporablja za obdelavo rezervnih delov na poljih, kot so avtomobilska, vesoljska in kalupna proizvodna industrija. Z enim vpenjanjem lahko dokonča obdelavo zapletenih delov, skrajša čas proizvodnje in zmanjša stroške.

Podrobnosti o proizvodnji

46-vrtenje in rezkanje sestavljenih CNC strojnih strojev Notranja struktura Prikaz

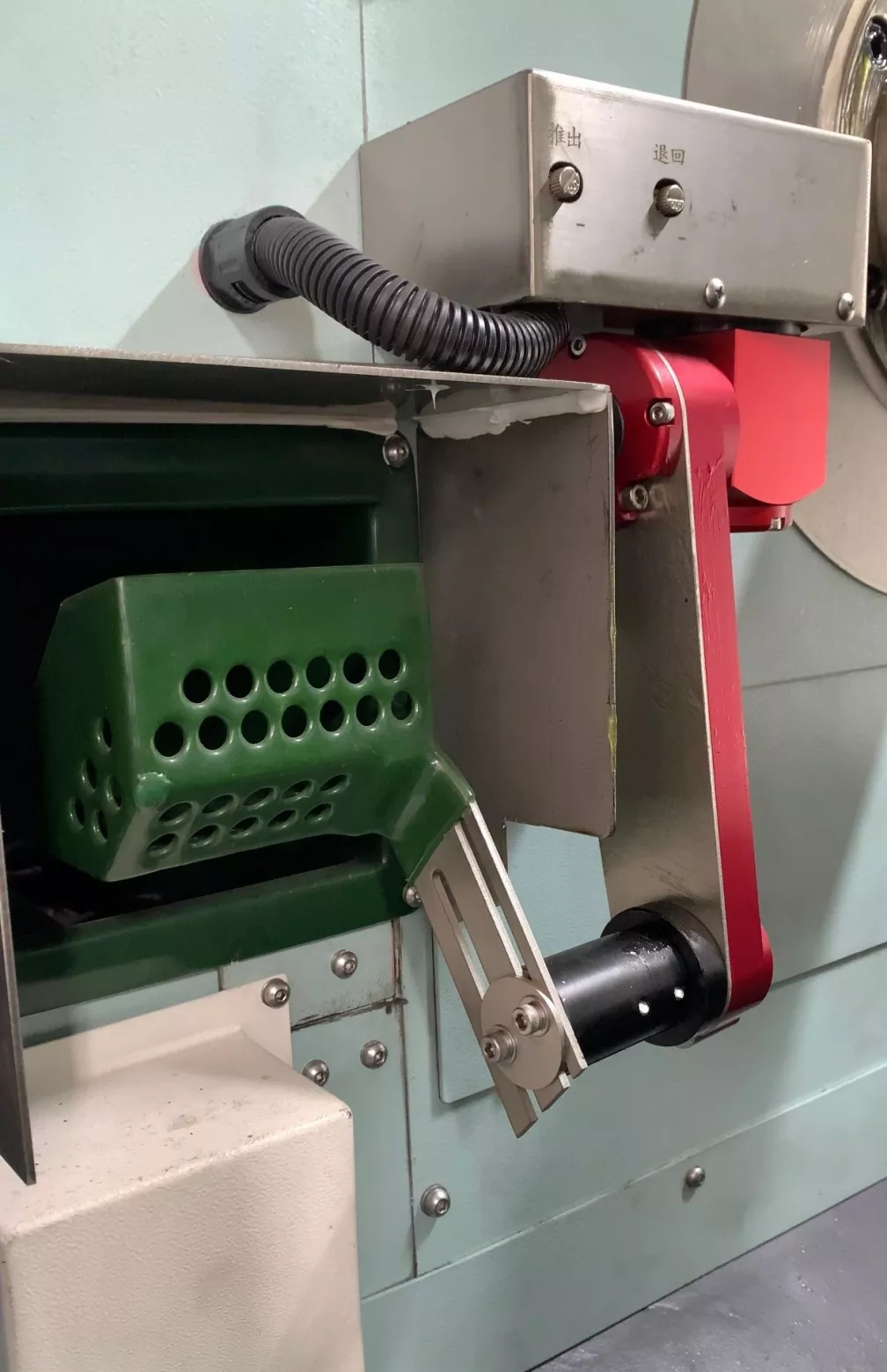

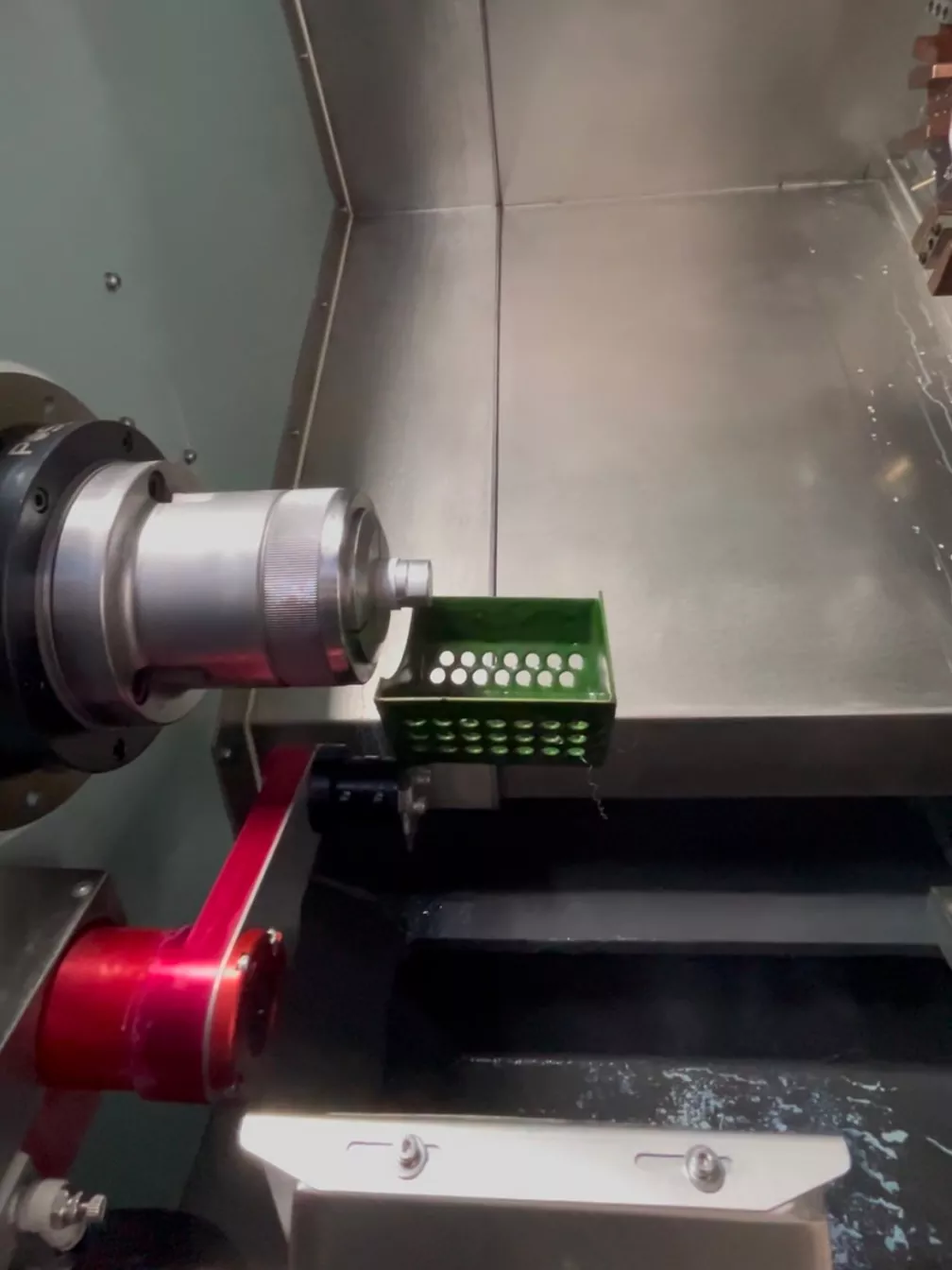

Naša oprema omogoča neobvezno namestitev zbiratelja obdelovanca in samodejnega podajalnika glede na potrebe strank, ki lahko prihrani čas in delovno silo ter zmanjšajo stroške.
