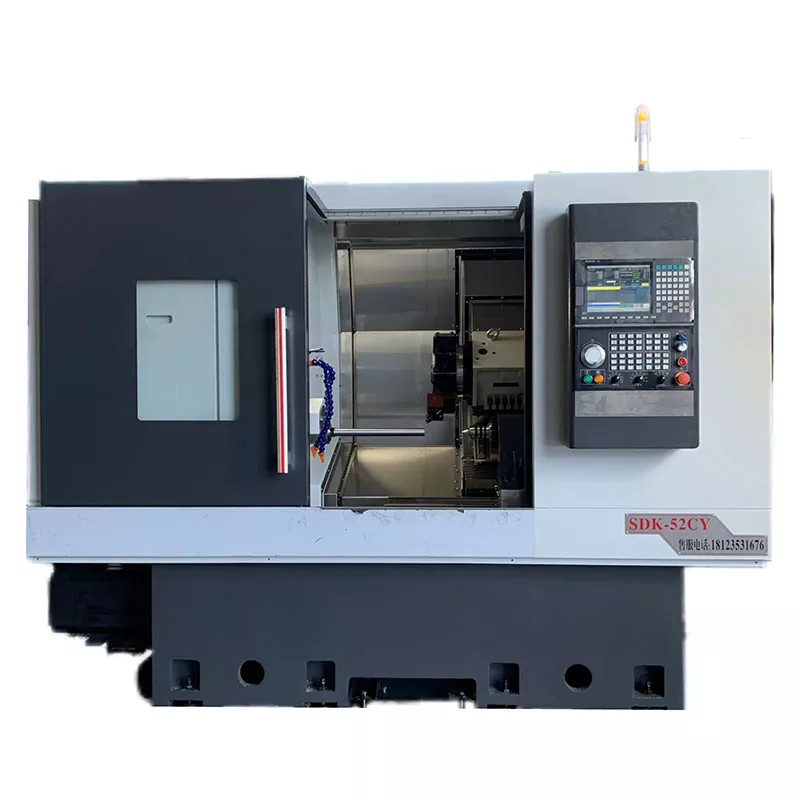

Interpolirano komplet CNC obdelane obdelave osi y

Interpolirano CNC obdelovalno orodje Y-osi kot napreden model znotraj serije kompleksnih strojev za stružnico uporablja svojo edinstveno metodo obdelave, ki združuje prilagodljivo gibanje osi X in z natančnim navpičnim premikom osi Y, da doseže učinkovito integracijo multi-procesne obdelave. Ta inovativna zasnova ne le bistveno poveča učinkovitost proizvodnje, ampak tudi brezhibno uskladi z nujnimi zahtevami sodobne proizvodnje za učinkovito in kakovostno proizvodnjo.

Pošlji povpraševanje

Opis izdelka

Naša interpolirana komponirana CNC obdelana obdelave osi Y so opremljeni z uvoženimi visoko natančnimi linearnimi vodniki, valjčnimi vijaki in natančnimi ležaji.

V celoti izkorišča največje prednosti štirih osnovnih povezav s težkim rezanjem in visoko togostjo.

To je stroj za obdelovalno stroj za turnelino z interpoliranim napajalnikom osi Y in centralnim top, novim modelom, ki nadomešča ravno stroj z osi Y.

Programibilni hidravlični zadolžen center omogoča, da se operacija z enim ključem razširi ali umakne, kar olajša enostavno vpenjanje obdelovanja. Ima dvostopenjski nadzor (hiter in počasen).

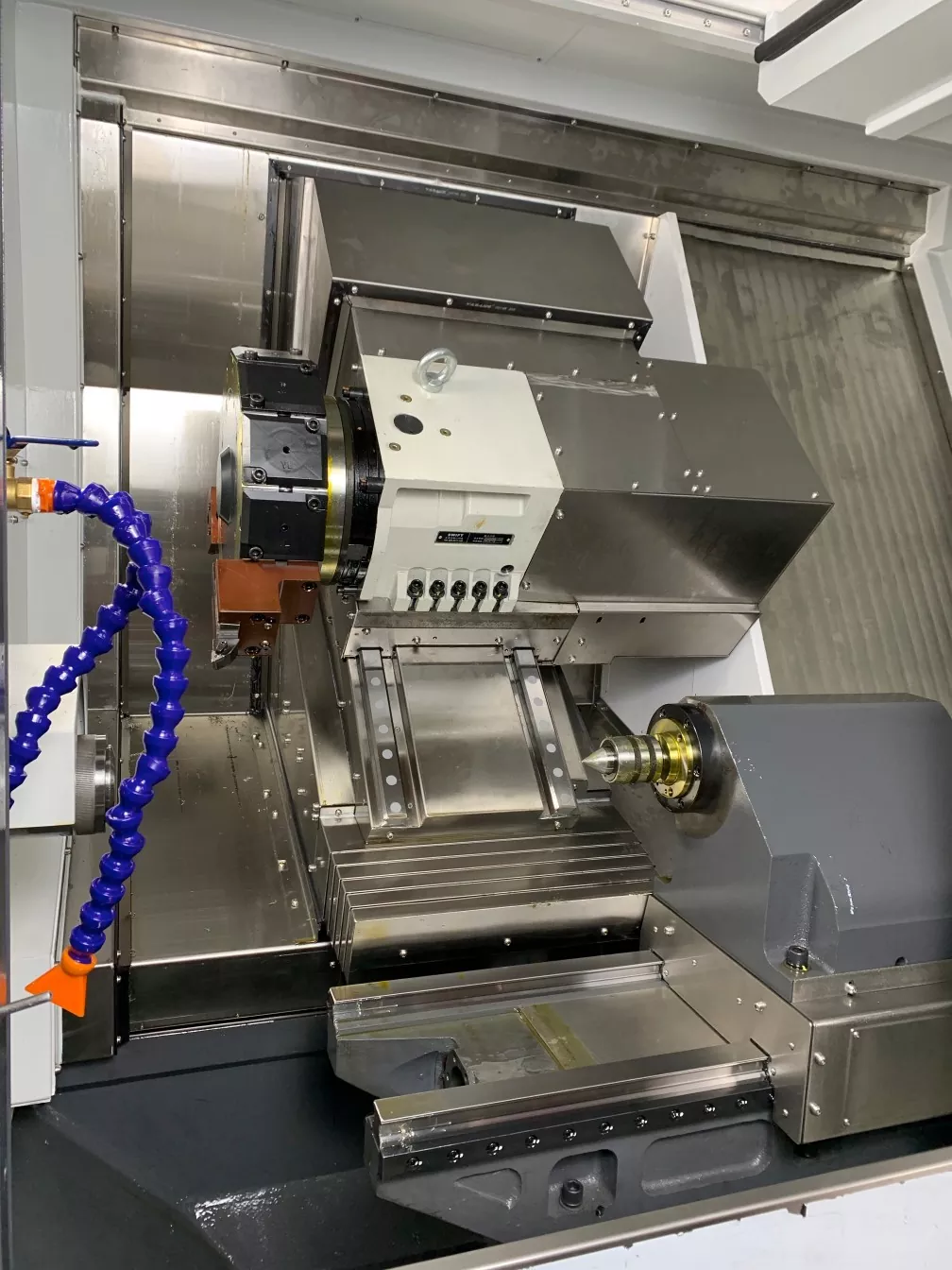

Power Turret se uporablja za obdelavo delov visoke zveze, interpolirana glava osi osi Y pa se lahko uporablja v kombinaciji s funkcijo spojine za obratovanje za strojne kompleksne dele.

Postelja obdelovalnega stroja sprejme visoko nizko tirnico z kotnim razmerjem 15:30 stopinj, kar lahko učinkovito zagotovi, da se strojni stroj med dolgoročnim delovanjem ne bo deformiral, in ima dobro togost in močno stabilnost.

Parameter izdelka （Specifikacija）

Zmogljivost obdelave	52cy
Zavrtite telo postelje	Φ600
Največja premera obdelave	Φ350
Vreteno
Vretenasti nos	A2-6
Bar odprtina	Φ52
Hitrost vretena	0-4500
Mehanska natančnost
Ponovite natančnost pozicioniranja	± 0,005
Vreteno streljanje	≤0,005/100 mm
Vreteno konus	≤0,005/100 mm
X, z križ	≤0,005/100 mm
Hitro premikajoča hitrost x/z osi	24m/min
Potovanje sedeža repa
Specifikacija rokava Tailstock	MO je 4#
Potovanje sedeža repa	500 mm
Metoda gibanja sedeža repa	drsnik
Zgornja razdalja Chucka	630mm
RAZRED TLAKA TLAKA	5-20 kilogramov
Vrhunski načrt	120 mm
Struktura sedeža repa	Natančni tip rokavov
Aksialna poteza
Polimer potovanja X osi	260 mm
Z-osi udar	620 mm
Udarna osi	﹢ 60mm ﹣68mm
Moč motorja
Vreteno (servo) in motor	11kW
Osi x (servo) in motor	3.1kW
Z osi (servo) in motor	3.1kW
Y osi (servo) in motor	2,4kW
Motorni motor	5,5kW
Flush
Flush	BMT55
Drugi
Teža	5000kg
Mehanske dimenzije	290019502100

Praznik in uporaba izdelkov

Interpolirano komponiranje CNC obdelane obdelave osi Y se pogosto uporabljajo v različnih proizvodnih panogah, zlasti pri obdelavi visoko natančnih in zapletenih delov, kot so pristaniški vložki, avtomobilski deli, medicinska oprema itd., Ki imajo pomembne prednosti. Poleg tega se lahko uporablja tudi za obdelavo delov s kompleksnimi geometrijskimi oblikami, različnimi velikostmi in visokimi zahtevami natančnosti, kot so cilindrične površine, stožčaste površine, stopnišče, sferične površine in druge vrste vrtljivih površin.

Podrobnosti o proizvodnji

Poganja in nadzorova ga vijačna palica in servo motor. Nastavite lahko programska navodila za gibanje in potisk, operacija pa je preprosta.

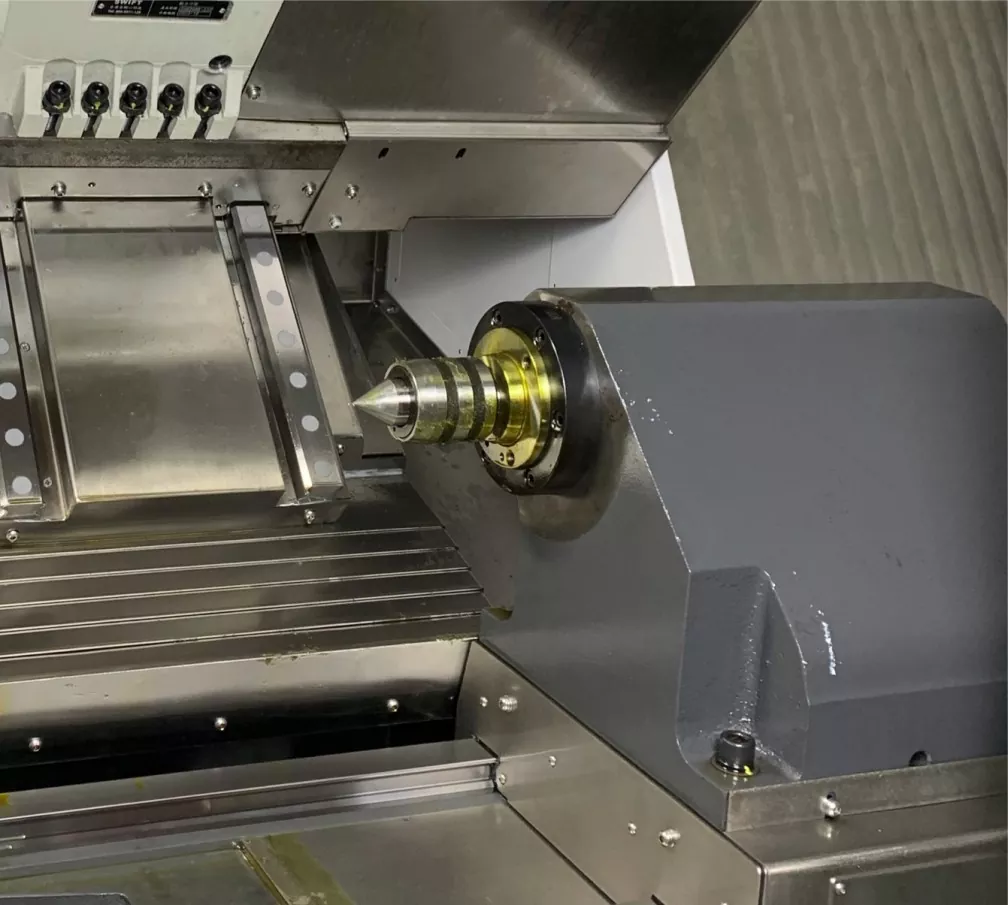

Sprejema zasnovo programirljivega hidravličnega repa, kar olajša zagotavljanje zaokroženosti in koncentričnosti pri obdelavi ultra in vitkih delov gredi.

Programibilni hidravlični zadnji del lahko nadzoruje naprej, gibanje nazaj in zaustavi rep skozi M-kode in K-kode. Poleg tega omogoča poljubno prilagoditev tlaka. Je preprost, priročen, varen in zanesljiv.
