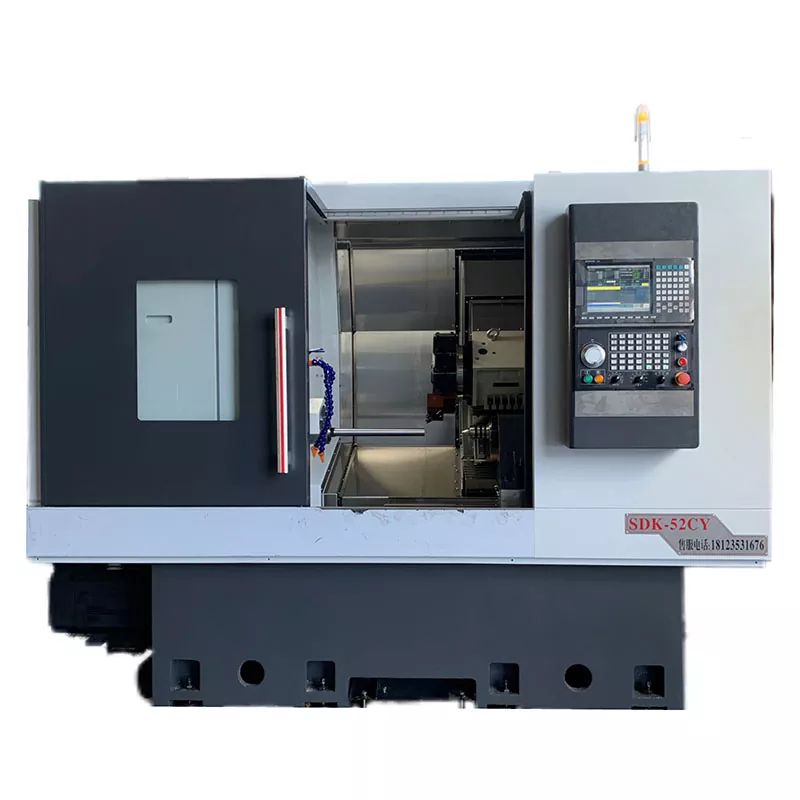

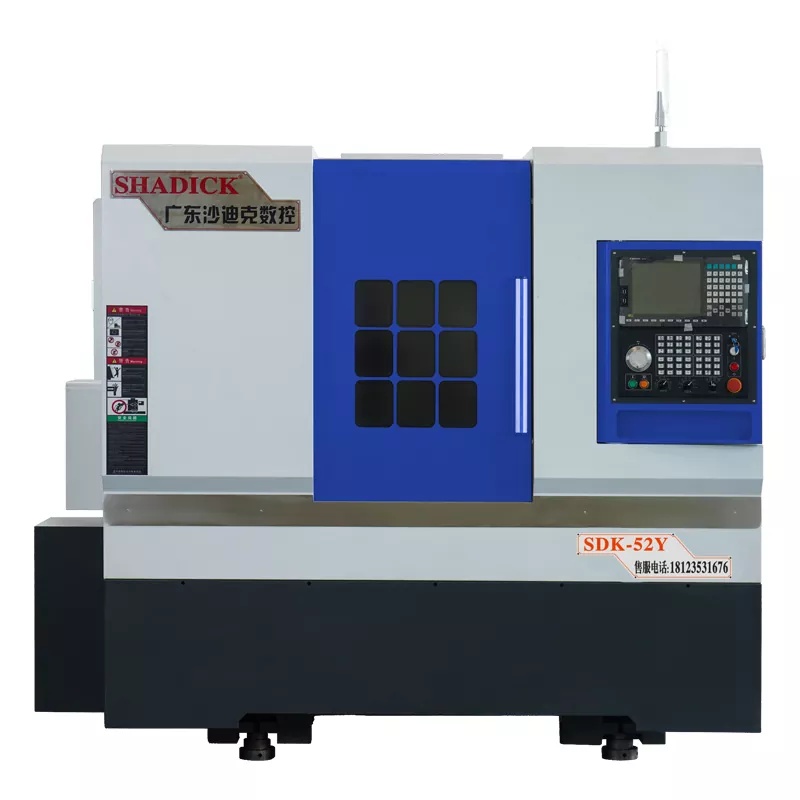

52-reptock Turn-mill Composite CNC stroj

Shadkick 52-Toilstock Turn-Mill Composite CNC stroj je mogoče prožno konfigurirati z običajnim ali programirljivim hidravličnim repnim stostom glede na potrebe strank. Navadni hidravlični zadnji del je enostaven za upravljanje, vendar sta njegova prilagodljivost in natančnost omejena; Programibilni hidravlični zaboj se na drugi strani opira na napreden nadzor programiranja, da doseže visoko natančnost in prilagodljivo obdelavo, pri čemer izpolnjuje zapletene zahteve.

Pošlji povpraševanje

Opis izdelka

Os Y-osi Power Turret-a Shadick 52-Toilstock kompozitnega CNC naprave nadzirajo 4 linearni vodniki ali dvojno utrjeni vodniki, kar znatno izboljša natančnost in visoko togost.

Opremljen je s programabilnim hidravličnim repom. S samo enim pritiskom na gumb lahko iztegnete ali umaknete zadnjico, kar olajša vpetost obdelovancev. Ima dvostopenjski nadzor (hiter in počasen).

Ima funkcijo obdelave štirih osi za obračanje, rezkanje, vrtanje, tapkanje itd. In lahko dokonča vrtanje in tapkanje na koncih gredi.

Power Turret se lahko uporablja za obdelavo delov visoke zveze. Prava glava osi y lahko kombinirate s funkcijo spojine za obratovanje za strojne kompleksne dele.

Izvaja lahko veliko natančno obdelavo na jeklenih in nerjavečih delih, pa tudi vrtanje in tapkanje na koncih gredi. Stroj z repno kamnico lahko obdeluje dele z dolgimi gredi.

Na strani je modul za funkcijo električnega orodja, ki lahko opravlja funkcije, kot so vrtanje, tapkanje in rezkanje stanovanj, kar omogoča natančno vrtanje in rezkanje različnih delov gredi.

Moč motorja ima moč 5,5 kW in je opremljen s samostojnim hladilnim sistemom. Njegova največja rotacijska hitrost lahko doseže 8000 revolucij na minuto. Izvaja lahko 24-urno obdelavo brez pregrevanja ali sprožitve alarma.

Parameter izdelka (specifikacija)

Zmogljivost obdelave	52y
Zavrtite telo postelje	Φ500
Največja premera obdelave	Φ350
Vreteno
Vretenasti nos	A2-6
Bar odprtina	Φ52
Hitrost vretena	0-6000
Mehanska natančnost
Ponovite natančnost pozicioniranja	± 0,005
Vreteno streljanje	≤0,005/100 mm
Vreteno konus	≤0,005/100 mm
X, z križ	≤0,005/100 mm
Hitro premikajoča hitrost x/z osi	24m/min
Potovanje sedeža repa
Specifikacija rokava Tailstock	MO je 5#
Potovanje sedeža repa	420 mm
Metoda gibanja sedeža repa	drsnik
Zgornja razdalja Chucka	450 mm
RAZRED TLAKA TLAKA	5-20 kilogramov
Vrhunski načrt	120 mm
Struktura sedeža repa	Natančni tip rokavov
Aksialna poteza
Udarna osi x	260 mm
Z-osi udar	520 mm
Udarna osi	± 45 mm/± 50 mm
Moč motorja
Vreteno (servo) in motor	11kW
Osi x (servo) in motor	3.1kW
Z osi (servo) in motor	3.1kW
Y osi (servo) in motor	2,4kW
Motorni motor	5,5kW
12- Postavska Turret (BMT45)	Kralj CNC iz Tajvana na Kitajskem
Power Head 0 - Stopnja	2
Power Head 90 - stopnja	2
Drugi
Teža	3700kg
Mehanske dimenzije	285017802040

Funkcija in aplikacija izdelka

Kompound Compound Compound Compound ima sam po sebi visok izkoristek in večfunkcionalnost. Sposoben je opraviti različne nalog obdelave v enem samem vpenjanju, zaradi česar je zelo primeren za proizvodno industrijo, ki zahtevajo učinkovito proizvodnjo. Uporablja se za obdelavo na dolgi osi v panogah, kot so avtomobilski deli, industrija prenosa in proizvodnja vetrne energije.

Podrobnosti o proizvodnji

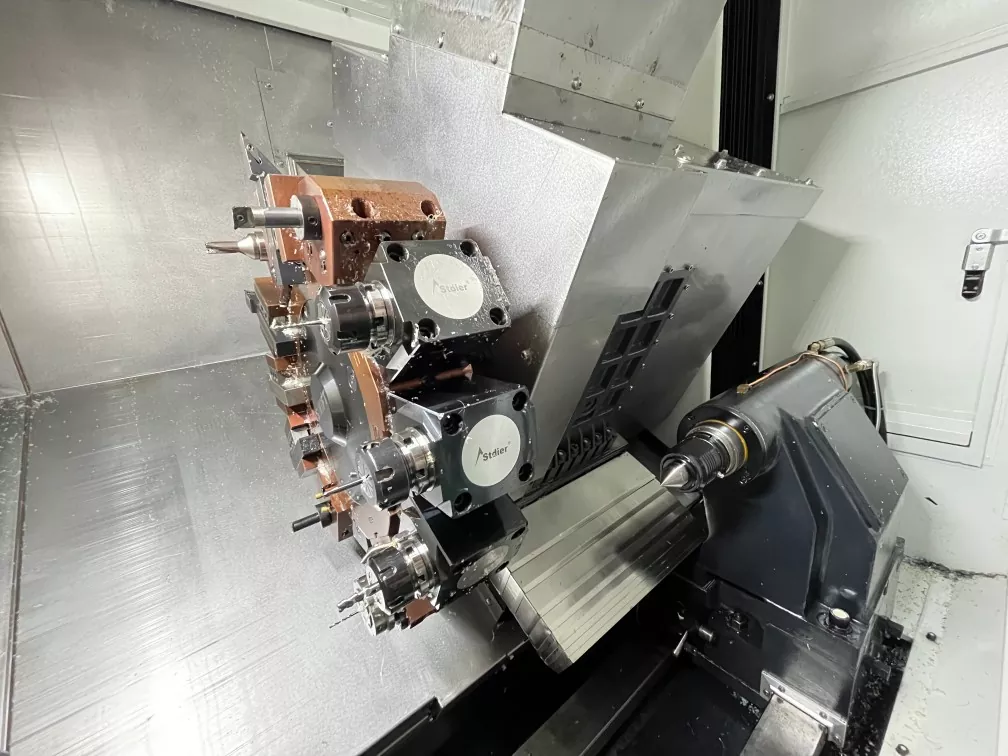

Notranja struktura CNC naprave CNC, 52-dvojna notranja struktura obdelovalnega stroja ， servo-poganjajo serret BMT55, izboljša zanesljivost indeksiranja in zagotavlja visoko togost med rezkanjem.
